产品简述

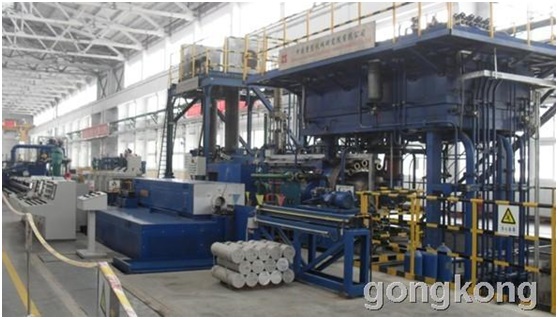

铝挤压机生产工艺大致为：电炉加热——挤压机挤压——淬火——切割——拉拔矫直——最终热处理相应设备大致包括以下部分：加热炉、送料设备、挤压机、淬火设备、切割设备、拉伸矫直设备、最终热处理设备，原料铝棒经过加热炉加热后由送料小车将其送进挤压机进行挤压，挤压后形成的半成品经过淬火然后切割成需要的长度，然后进行矫直，最终热处理后成为成品。如下描述德国balluff巴鲁夫位移传感器和接近开关在铝挤压机上的应用。

BALLUFF位移传感器应用

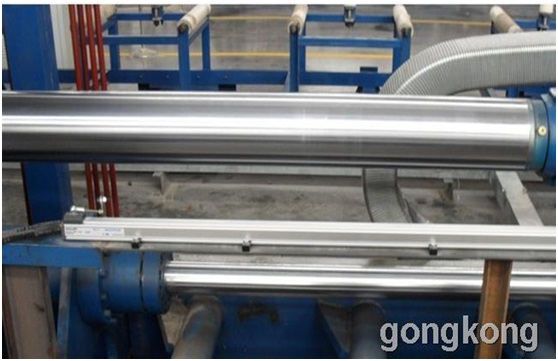

在此流水线上，BALLUFF位移传感器提供精确位置及速度检测。在挤压机上使用DEVICENET接口BTL5外置式位移传感器，分辨率达到5 µm，满足设备需要。

 特别的是，该款传感器支持连接多个磁块。在本案例设备上客户使用了两个磁块，其中一个磁块检测挤压筒的速度和位移，另一个磁块同时检测活套的位移。从而避免了使用两根位移检测传感器，既方便了安装调试，也为客户节约了硬件成本。

    切割机上使用了4-20mA电流型模拟量接口BTL5系列位移传感器，检测切割时被加工料的长度，信号稳定可靠。

BALLUFF接近开关的应用

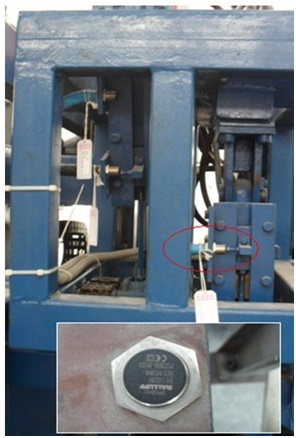

在热处理和淬火机设备上，也分别使用BALLUFF 光电传感器和电感式接近开关产品用于原料检测和到位信号检测。可靠的信号输出保障了设备整体的性能稳定。

BALLUFF为移动液压设备，机床设备等相关行业提供了完整可靠的位移、速度以及各种开关量检测方案，也凭借着高品质的产品赢得了客户的认可，优良的服务也为客户带来更多的附加值。

案例应用产品主要性能参数:

DEVICENET接口位移传感器BTL5

长度：2m

分辨率：5 µm

最多连接磁块数量：4

工作电压：20...28 V DC

温度范围：-40～85 ℃

防护等级：IP67

模拟量接口位移传感器BTL5 (4-20mA)

长度：1.5m

分辨率：≤ 0.2 µA

工作电压：20...28 V DC

温度范围：-40～85 ℃

防护等级：IP67

电感式接近开关BES M18MI

检测距离：8mm

工作电压：12...30V DC

温度范围：-25～70 ℃

防护等级：IP67
